景区轨道观光小火车车轮全套标准（依据 GB/T 18165-2019、GB/T 38433-2019、GB 8408-2018）

一、适用标准分类

游乐型轨道小火车（景区儿童 / 小型有轨游乐车）：GB/T 18165-2019《小火车类游乐设施通用技术条件》、GB 8408-2018《大型游乐设施安全规范》

旅游观光有轨列车（载人载客长编组轨道小火车）：GB/T 38433-2019《非公路用旅游观光列车通用技术条件》

重载标准轨轨道交通小火车：GB/T 8601-2021、TB/T 2708-2023 铁路辗钢车轮标准

二、核心几何尺寸标准（强制要求）

1. 轮缘（防脱轨关键）

轮缘与钢轨内侧单侧间隙：≤5mm，曲线段最优控制 2～3mm，防止脱轨、减少侧向磨损

轮缘最小厚度：新车≥28mm；磨损后剩余厚度≥原尺寸 85%，低于限值必须更换车轮

轮缘高度：窄轨 600/762/900mm 轨距常用 25～32mm；标准轨 1435mm 采用 30～35mm

踏面圆度公差：≤0.1mm，表面无凹凸、裂纹、起皮，粗糙度 Ra≤3.2μm
<="">

2. 轮径（景区主流规格）

3. 轮宽、同轴度公差

车轮踏面有效宽度：匹配钢轨顶面，窄轨 110～130mm，标准轨 135～140mm

轮对同轴度：径向跳动≤0.2mm，端面跳动≤0.15mm；车轮转动无卡滞、无偏磨

轮辋厚度均匀性：同侧轮辋厚度差≤0.4mm，避免偏载疲劳开裂

三、车轮材质分级标准

1. 铸铁整体钢轮（主流景区载客轨道车）

材质：HT300 耐磨灰铸铁 / 球墨铸铁 QT450-10

性能：抗拉强度≥450MPa，表面淬火硬度 HB220～260，耐磨、承载大、适合全天候户外

适用：6 座以上载人有轨观光小火车、矿山 / 景区重载轨道车

2. 金属芯 PU 包胶轮（静音轻型小火车）

轮芯：45# 钢 / 铝合金；外层浇注聚氨酯 PU（90～95A 硬度）

优势：降噪减震、不伤钢轨、雨天防滑；缺点承载上限低，不适合长陡坡重载

适用：室内儿童小火车、轻型花海迷你轨道车

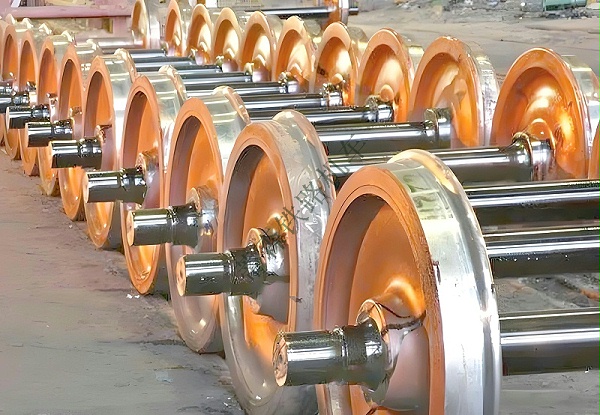

3. 辗钢整体车轮（标准轨大型观光列车）

执行 GB/T 8601-2021，CL50/CL55 车轮钢，锻轧一体成型，无焊缝，高速、重载专用

四、力学与安全强制标准

轮压要求

单轮静载荷不得超过车轮额定承载 70%；满载动态轮压波动≤额定值 ±15%，防止钢轨压溃、车轮塑性变形。

动平衡

车轮总成必须动平衡校验，残余不平衡量≤80g・m，高速车型≤50g・m，避免车身抖动、轴承早期损坏。

无损探伤（年检强制）

车轮轮毂、轮缘、踏面每 12 个月做磁粉 / 超声检测（GB/T 34370-2017），不允许存在表面裂纹、内部疏松、气孔缺陷。

磨损报废标准

踏面磨耗深度＞3mm；

轮缘厚度磨损至原尺寸 85% 以下；

踏面出现剥离、掉块、热裂纹；

满足任意一条立即报废更换。

五、装配与运行配套规范

车轮轴承润滑通畅，转动灵活无卡滞，密封防水防尘，户外车型配双层油封

曲线轨道必须匹配轮缘间隙，小半径弯道（R＜8m）增设侧导向轮辅助限位

刹车禁止抱死滑行，避免踏面局部磨出平斑；出现平斑深度＞0.5mm 需机加工修复或更换

同一转向架左右车轮直径差≤0.5mm，整车轮径差≤1mm，防止车身倾斜、单侧轮缘剧烈磨耗
